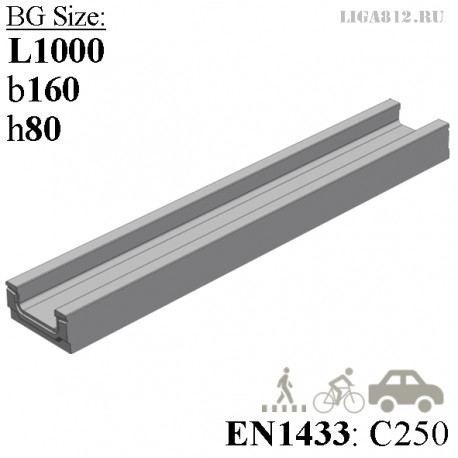

Лоток водоотводный ЛВ-10.16.08 - бетонный (мелкосидящий)

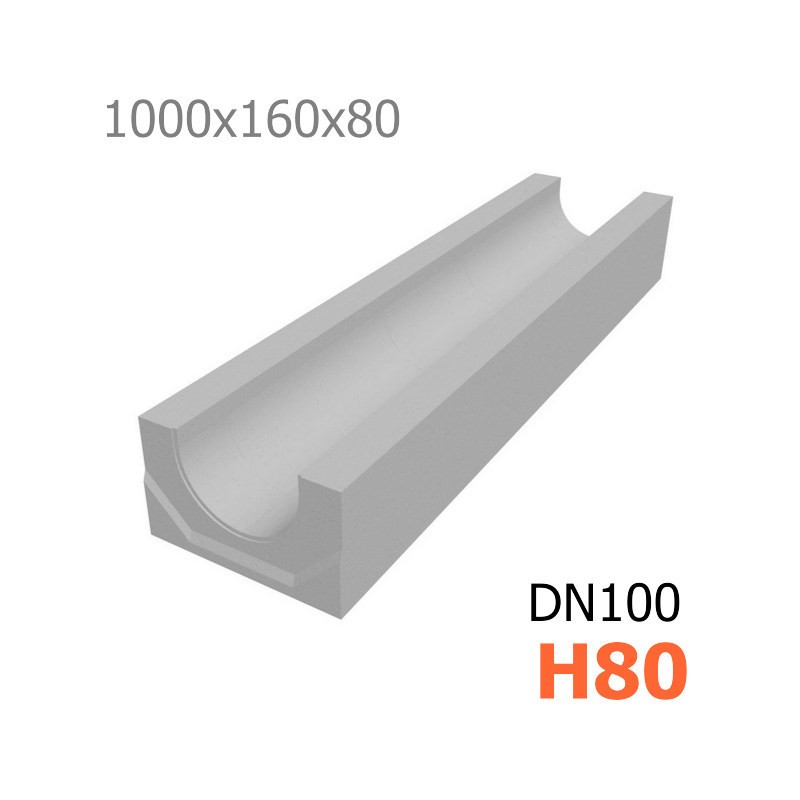

Лоток DN100 H80 бетонный

Лоток водоотводный ЛВ-10.16.08 - бетонный

  • Размеры (ДхШхВ), мм: 1000х160х80
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 19 кг.
  • Артикул: 404
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

1210 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

574,75 руб

-5%

605,00 руб

Характеристики

Название в проектыЛоток водоотводный ЛВ-10.16.08 - бетонный (мелкосидящий)
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х160х80
Гидравлическое сечениеШирина DN100 (100 мм), высота 45 мм.
Вес, кг19,0
Артикул404
Проходное сечение45 см²
Пропускная способность1,95 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
ОсобенностиМожет быть выполнен с вертикальным патрубком: Лоток водоотводный ЛВ-10.16.08 - бетонный с вертикальным водосливом (арт. 4041)
ПримечаниеДополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

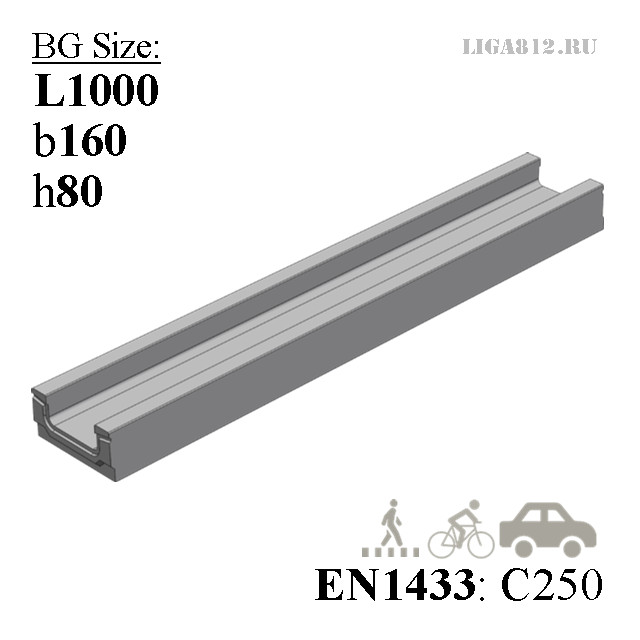

Бетонный лоток DN100 H80 мелкосидящий

У него скромные размеры, но иногда именно они могут спасти большое дело!

Лоток водоотводный ЛВ-10.16.08 - бетонный - это второй по высоте бетонный канал в серии мелкосидящих лотков общего назначения с шириной гидравлического сечения DN100 (100 мм), но первый, который имеет внешнюю ширину 160 мм (это важно учитывать). Габаритная высота желоба Н80 (80 мм) при внутренних показателях 45 мм. Отметим, что такой малыш способен перегонять до 1,95 литров в секунду при заданном уклоне в 0,5% или 5 мм на один погонный метр канала.

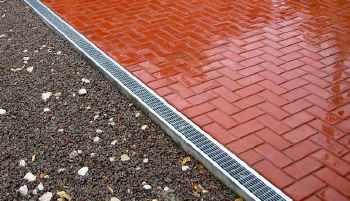

Лоток водоотводный ЛВ-10.16.08 - бетонный в работе

Бетонный лоток DN100 H80 – это относительно новая разработка, которая за счет усиленных стенок, а мы видим, что они подросли на 10 мм с каждой стороны, находит широкое применение в таких местах как: отмостки вокруг зданий, обочины дорог, паркинги, АЗС и т.д. Суть лотка заключается в его небольшой высоте – он мелкосидящий и поэтому может участвовать в организации ливневки в местах, где есть ограничения по глубине заложения.

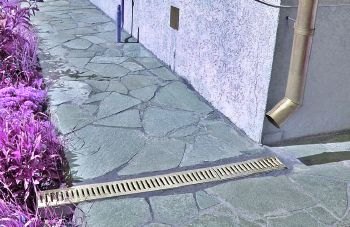

Бетонный лоток DN100 H80 с решеткой

Представленный водоотводной канал, также производится с вертикальным выпуском для соединения с трубой Ø110 мм: лоток водоотводный ЛВ-10.16.08 - бетонный с вертикальным водосливом (арт. 4041). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

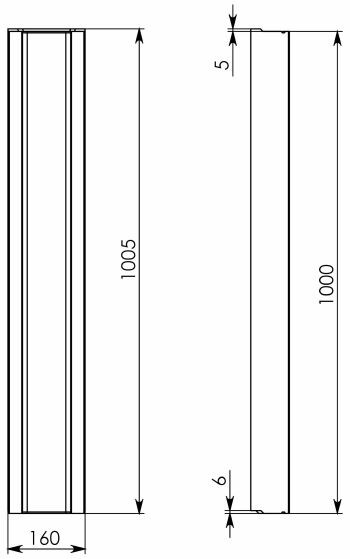

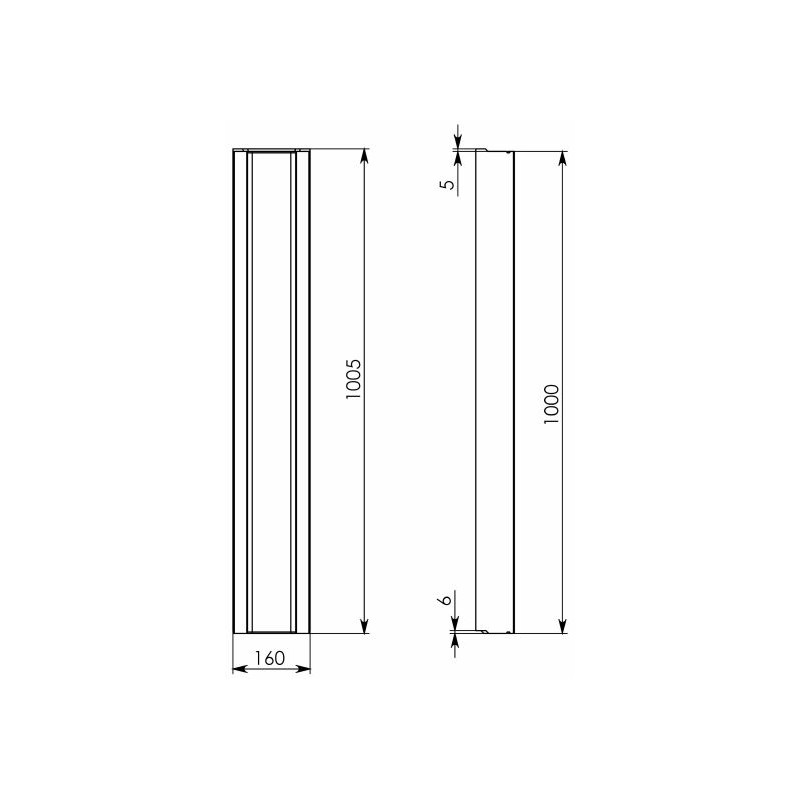

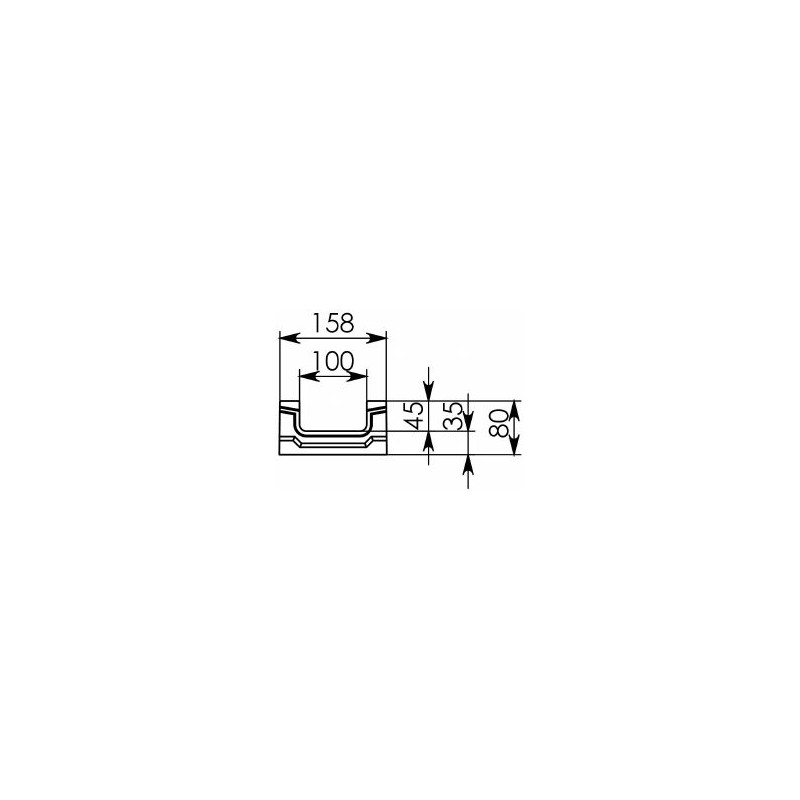

Чертежный вид лотка ЛВ-10.16.08

Схема 1: Лоток водоотводный ЛВ-10.16.08 - бетонный Схема 2: Бетонный лоток DN100 H80

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H80 и трубы Ø110 мм:

Схема построения ЛВ-10.16.08

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.16.08

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.16.08 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.16.08 - бетонный (мелкосидящий) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток по выгодно-низкой цене.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
