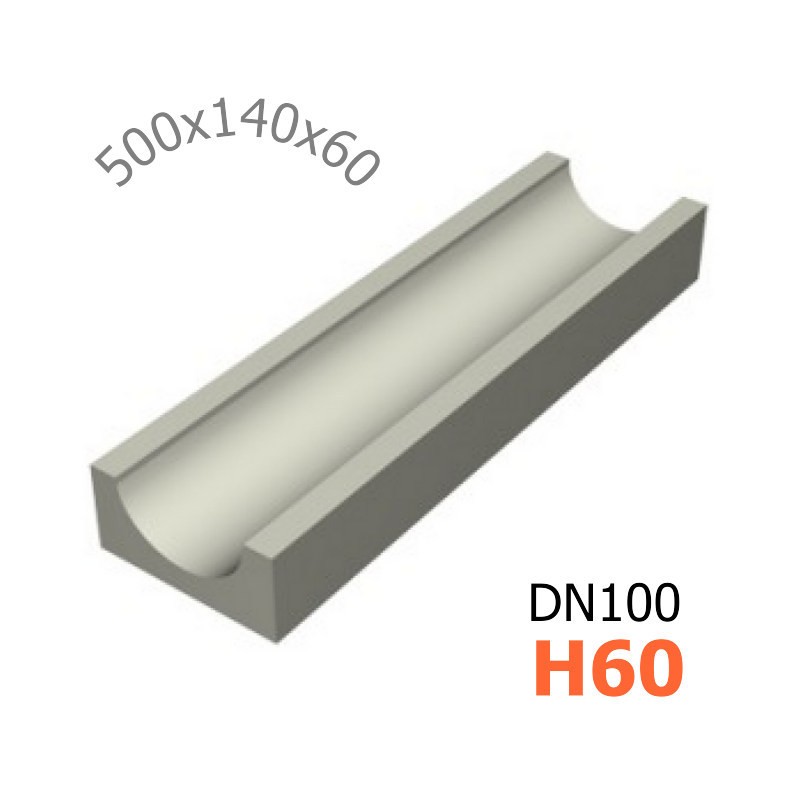

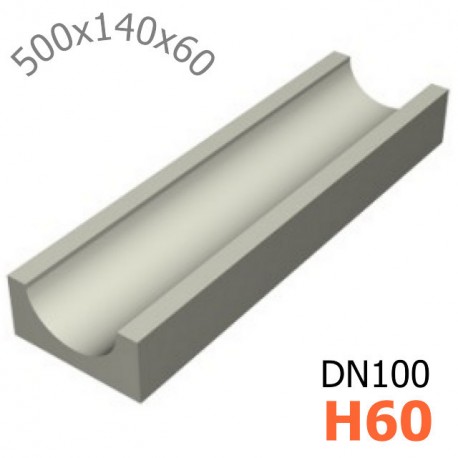

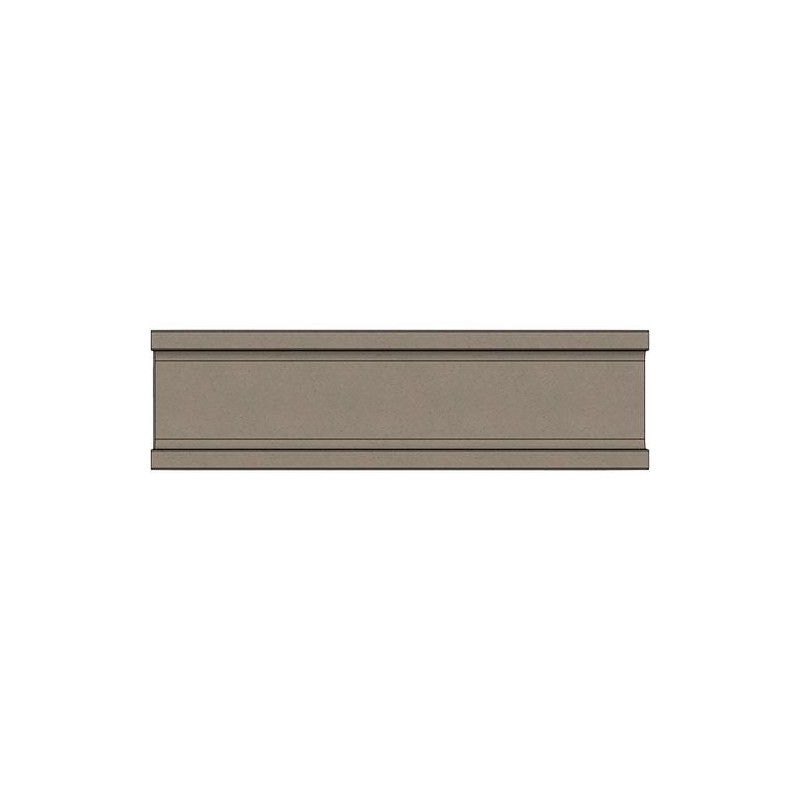

Лоток водоотводный ЛВ-10.14.06 - бетонный (мелкосидящий)


Лоток DN100 H60 бетонный

Лоток водоотводный ЛВ-10.14.06 - бетонный

  • Размеры (ДхШхВ), мм: 500х140х60
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 6,45 кг.
  • Артикул: 403
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1233 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

210,00 руб

-25%

280,00 руб

Характеристики

Название в проектыЛоток водоотводный ЛВ-10.14.06 - бетонный (мелкосидящий)
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм500х140х60
Гидравлическое сечениеШирина DN100 (100 мм), высота 30 мм.
Вес, кг6,45
Артикул403
Проходное сечение34.8 см²
Пропускная способность1,12 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
ОсобенностиМалая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
ПримечаниеДополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

Бетонный лоток DN100 H60 мелкосидящий

Представитель невысоких бетонных каналов - 10.14.06, прозванный за свои размеры «карапузом», и чья история, каждый раз, заканчивается с наступлением сезонных авралов на производствах…

Лоток водоотводный ЛВ-10.14.06 - бетонный шириной гидравлического сечения 100 мм (DN100), с высотой 60 мм (H60) применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.

Особенностью бетонного водоотводного лотка DN100 H60 является его малая высота - мелкосидящий канал, предназначенный для установки в местах, где имеется ограничение по глубине заложения канала. Пропускная способность ЛВ-10.14.06 составляет 1,12 литров в секунду при условии, что уклон будет выверен не менее 0,5% или 5 мм на 1 метр длины линии канала.

Из истории ЛВ-10.14.06Экономически невыгодный бетонный лоток с точки зрения производителей! Особая формовка, а длина канала 500 мм считается нестандартной, транспортные расходы с учетом немалого веса одного изделия и невысокая цена на бетонный лоток – факторы, которые заставляют заводы временно отказаться от массового производства таких желобов, начиная с 2015 года.

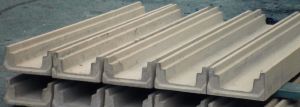

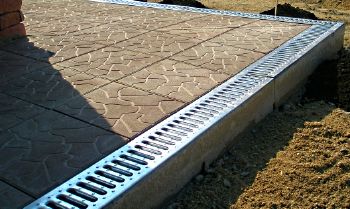

Красавцы лотки ЛВ-10.14.06

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Лоток водоотводный ЛВ-10.14.06 с решеткой

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

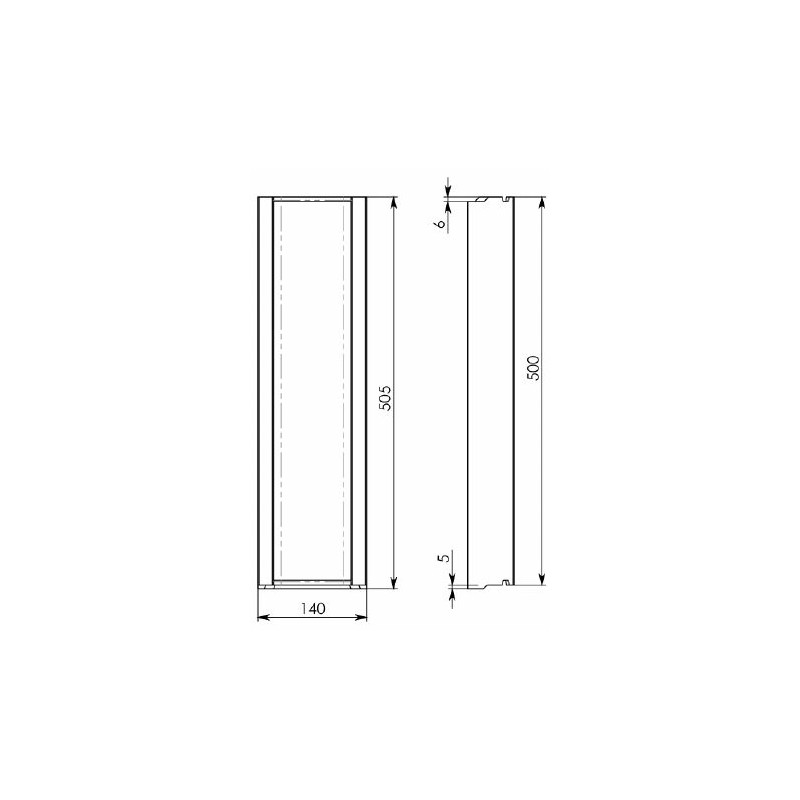

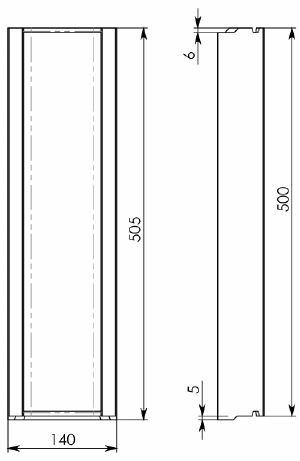

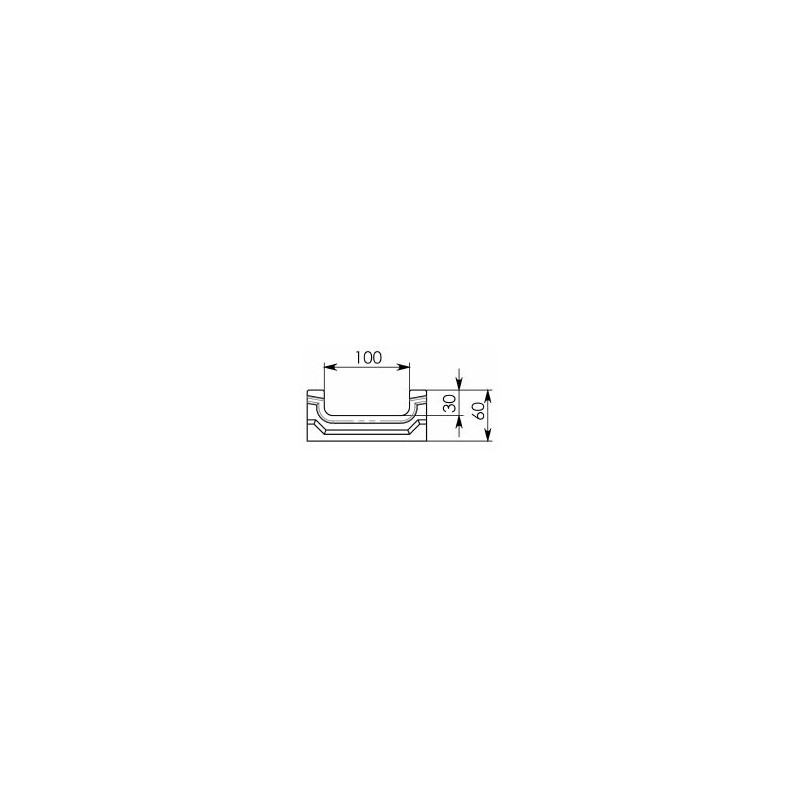

Чертежный вид лотка ЛВ-10.14.06

Схема 1: Лоток водоотводный ЛВ-10.14.06 - бетонный Схема 2: Бетонный лоток DN100 H60

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H60 и трубы Ø110 мм:

Схема построения ЛВ-10.14.06

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.14.06 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.14.06 - бетонный (мелкосидящий) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток для отвода воды по выгодно-низкой цене, а также заказать доставку этой системы на строительные объекты, во все регионы нашей необъятной страны!
