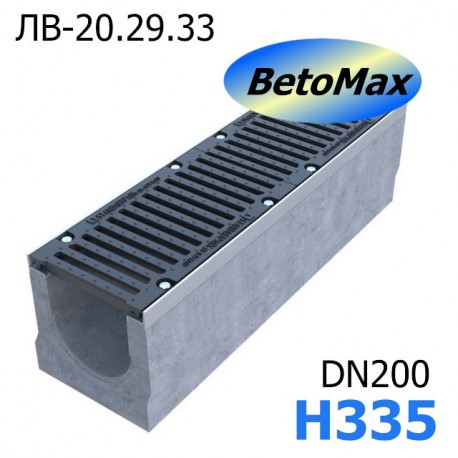

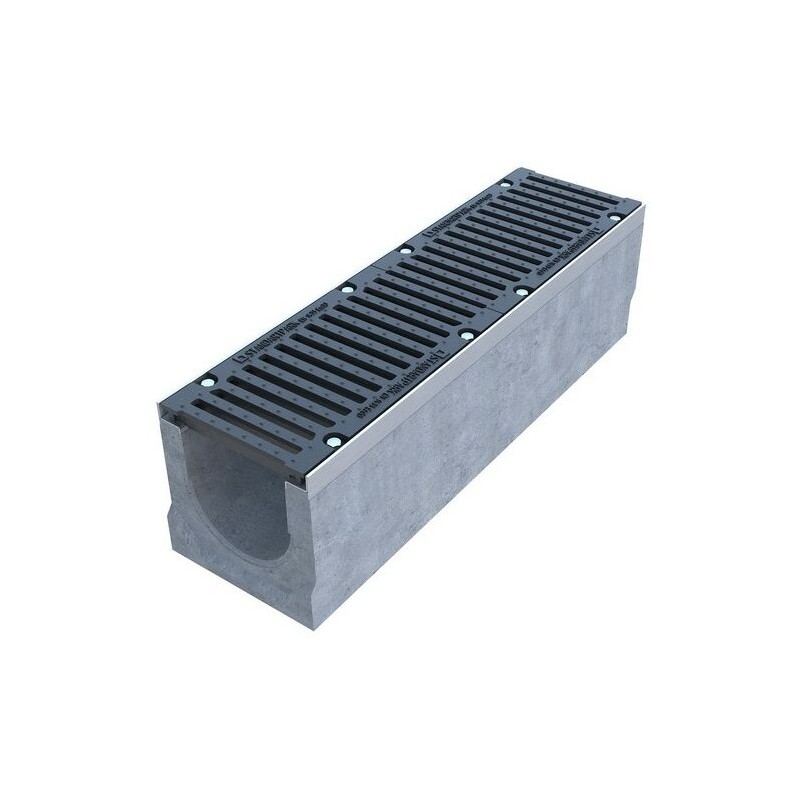

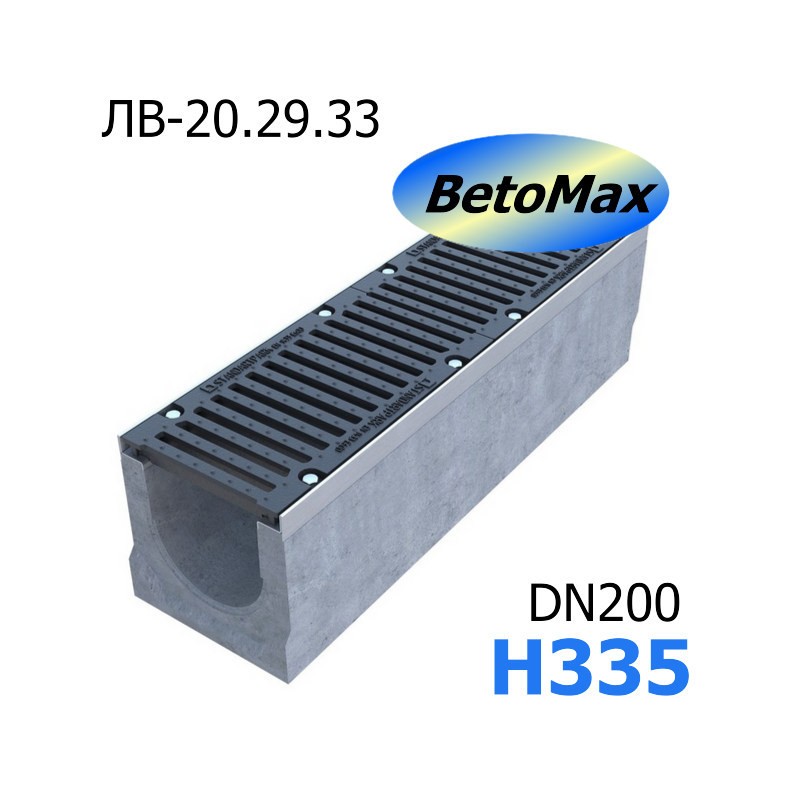

Лоток BetoMax ЛВ-20.29.33

Лоток бетонный BetoMax DN200 H335 c чугунными решетками

Продолжает серию усиленных лотков из фибробетона с решеткой и шириной гидравлического сечения DN200 (200 мм) - BetoMax ЛВ-20.29.33. Крупный канал имеет внешний показатель высоты H335 (335 мм), обладает повышенной пропускной способностью - примерно 26 литров талой воды в секунду. Такой лоток находит свое применение в местах с большой площадью водосбора в зонах, где возможно интенсивное движение автотранспорта: АЗС, промзоны, заводы и терминалы…

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Бетонный желоб для водоотвода BetoMax DN200 оснащен оригинальными фиксаторами ливневых чугунных решеток, благодаря чему увеличивается срок эксплуатации стенок системы. Если необходимо организовать отвод воды с применением лотков с внутренним уклоном (переменным сечением) или линейный водоотвод при помощи каскадных схем, бетонный лоток BetoMax ЛВ-20.29.33 устанавливается предпоследним в общей линейке бетонных желобов одного сечения или 21-м номером в линии уклона.

BetoMax DN200 H335 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия обозначается - 04504409 (кл. D) и 0450009 (кл. E).

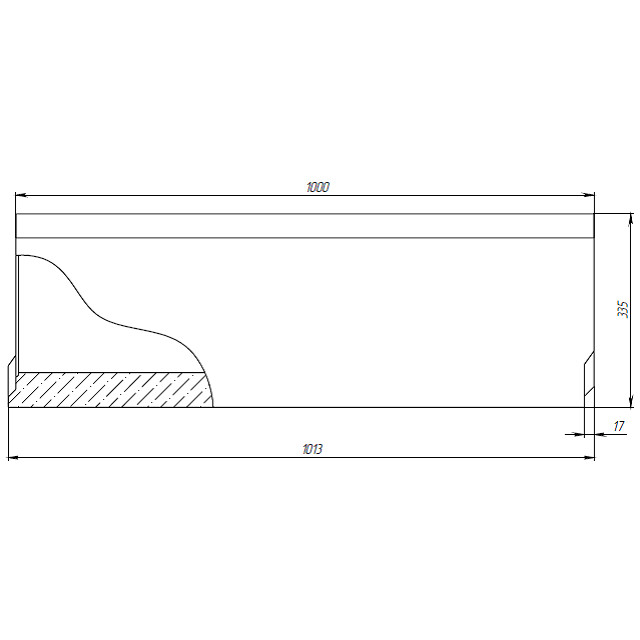

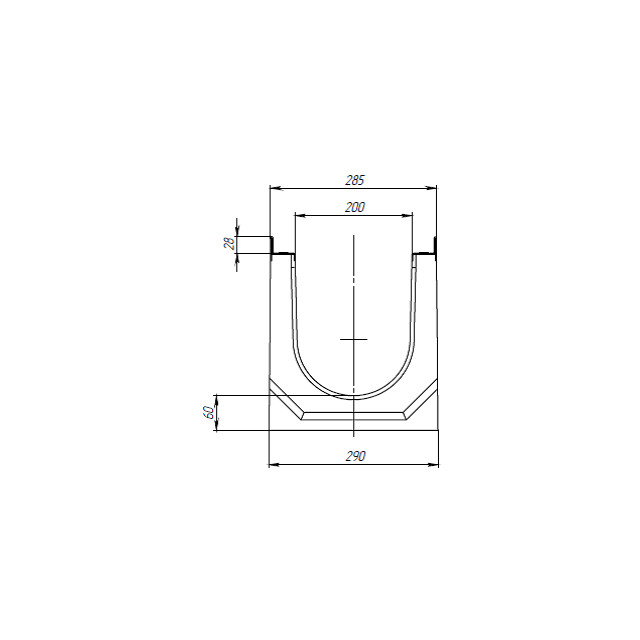

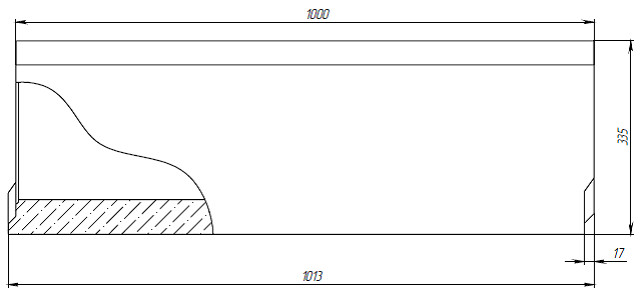

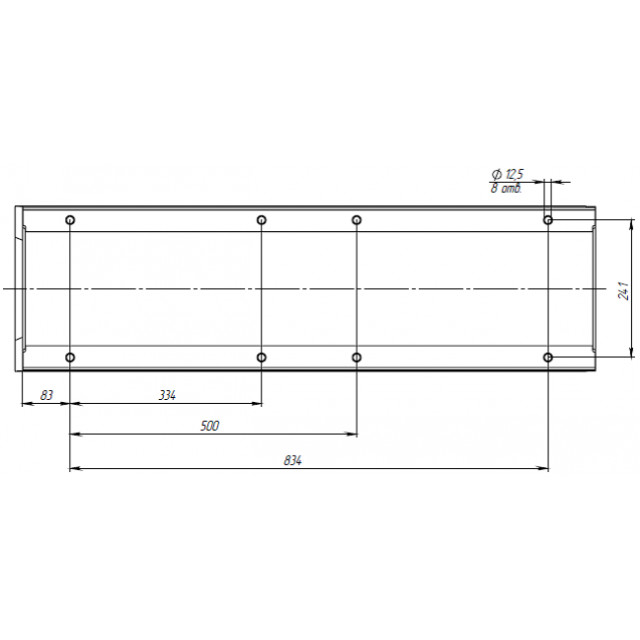

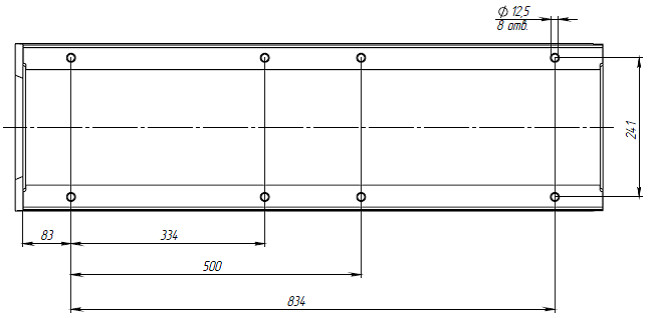

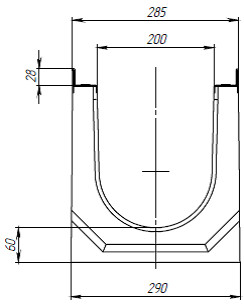

Чертежный вид лотка BetoMax DN200 H335

Бетонные водоотводы сечением 200 мм могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

Варианты решеток для BetoMax ЛВ-20.29.33

Лоток водоотводный BetoMax ЛВ-20.29.33-Б бетонный с решёткой щелевой чугунной "протектор" ВЧ кл.D (комплект) 045024

ВЧЩПр4
класс нагрузки D400
Лоток с такой решеткой имеет артикул 045024

Лоток водоотводный BetoMax ЛВ-20.29.33-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 045015

Щелевая Дорожная
класс нагрузки E600
Лоток с такой решеткой имеет артикул 045015

Лоток водоотводный BetoMax ЛВ-20.29.33-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04500

Щелевая
класс нагрузки E600
Комплект с такой решеткой имеет артикул 04500

Характеристики и цены

Артикул	Типоразмер / Наименование	Класс нагрузки	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Цена за комплект
4500	Лоток водоотводный BetoMax ЛВ-20.29.33-Б бетонный 4500	А,B,C,D,E,F	1000	285/290	335	102,5	8 964 руб.
045024	Лоток BetoMax ЛВ-20.29.33-Б с РВ щель ВЧЩПр4 кл. D (к-т) 045024	D400	1000	285/290	335	119,5	-
045015	Лоток BetoMax ЛВ-20.29.33-Б с РВ щель ВЧД кл.Е (к-т) 045015	E600	1000	285/290	335	121,7	-
04500	Лоток BetoMax ЛВ-20.29.33-Б с РВ щель ВЧ кл.Е (к-т) 04500	E600	1000	285/290	335	122,9	-

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN200 H335 и труб Ø110 - 160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN200:

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 и более лотков)
