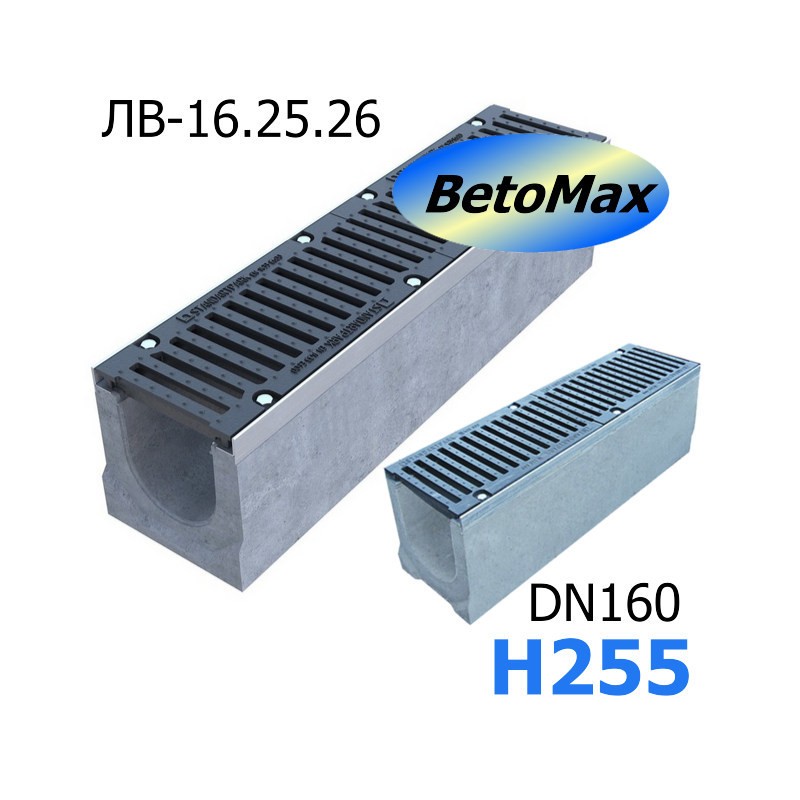

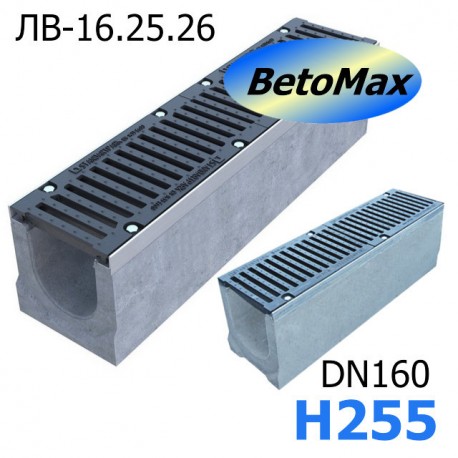

BetoMax ЛВ-16.25.26 - бетонный лоток в комплекте с решетками

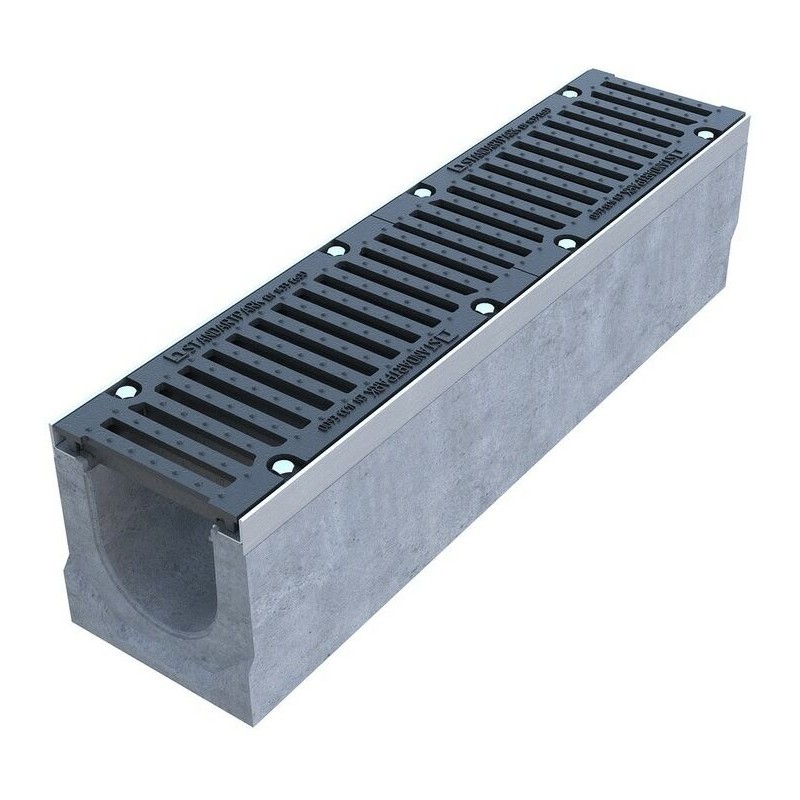

Лоток BetoMax ЛВ-16.25.26

Лоток водоотводный BetoMax ЛВ-16.25.26-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект) 04350

  • Размеры (ДхШхВ), мм: 1000х250х255
  • Сечение: DN160
  • Артикул: 04350
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес в сборе: 96 кг.

Цена указана за комплект.

Подробнее

120 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 842,00 руб

Характеристики

Название в проектыЛоток водоотводный BetoMax ЛВ-16.25.26-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект) 04350
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиE600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х250х255
Гидравлическое сечениеШирина DN160 (160 мм), высота 200 мм.
Вес, кг96
Артикул04350
Проходное сечение225,5 см²
Пропускная способность10,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиВ комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов (крепеж).
ПримечаниеЛотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
Кол-во на паллете10 шт.

Подробнее

Лоток BetoMax DN160 H255 c чугунными решетками

Второй типоразмер в серии прямых усиленных бетонных желобов для водоотвода имеющий показатель внутренний ширины DN160 (160 мм) и габаритную высоту H255 (255 мм) – бетонный канал с решеткой - BetoMax ЛВ-16.25.26. Из-за правильной геометрии рпазреза, дренажный лоток визуально кажется более привлекательным и пользуется повышенным интересом у проектных организаций для оснащения ливневой канализации в дорожном строительстве, а также на АЗС и промзонах.

В случае необходимости в построении поверхностного водоотвода с применением каналов с внутренним уклоном (переменным сечением), бетонный лоток BetoMax ЛВ-16.25.26 закладывается между 11 и 12 номерами лотков с уклоном. Водоотводный канал BetoMax DN160 H255 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом варианте исполнения артикул изделия – 0435009.

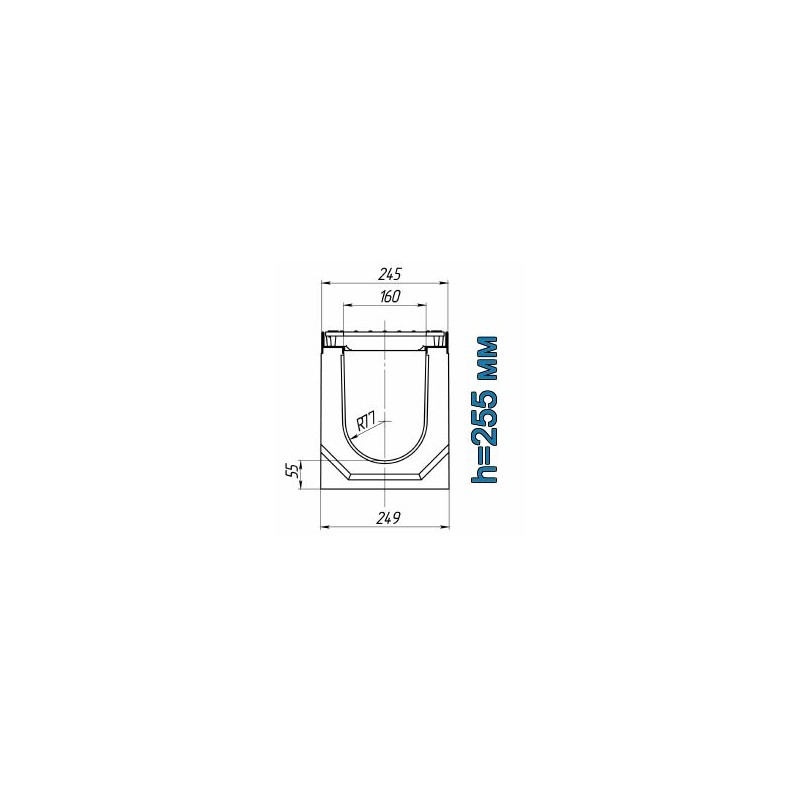

Чертежный вид лотка BetoMax DN160 H255

Чертеж: лоток BetoMax ЛВ-16.25.26Чертеж: BetoMax DN160 H255

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

Комплектация

Примечание для лотков BetoMaxЛотки BetoMax отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные БетоМакс поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е чугунные решетки решетки из высокопрочного чугуна длиной 500 мм, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 сборных болтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на один погонный метр комплекта).

Решетки в комплекте с лотком

Лоток водоотводный BetoMax ЛВ-16.25.26-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект) 04350

Решетка для лотка BetoMax ЛВ-16.25.26, кл. E (щелевая)

Щелевая
класс нагрузки E600

Лоток с такой решеткой имеет артикул 04350

Цена на бетонный лоток с чугунной решеткой указана розничная за комплект кл. E600 с учетом НДС!

Возможно изготовление системы класса F900 (до 90 тонн/ м. квадратный). Уточнить стоимость системы F900 можно у операторов компании.

Выгодно-низкая цена, по которой можно купить представленный бетонный лоток BetoMax ЛВ-16.25.21 с чугунной решеткой формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет усиленные бетонные системы линейного водоотвода оптом и в розницу во все регионы нашей страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN160 H255 и трубы Ø110 мм:

Лоток и вертикальный слив

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Лоток и Пескоуловитель

Двухстороннее соединение с песколовкой:

Двухстороннее подключение

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN160:

Каскады лотков

Также лотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BetoMax с уклоном
