BetoMax Drive ЛВ-15.21.31-Б - бетонный водоотводный лоток с решеткой


BetoMax Drive DN150 H310 с решеткой, кл. D

Лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х310
  • Сечение: DN150
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 81 кг.
  • Артикул: 042671334
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

204 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

13 276,00 руб

Характеристики

Название в проекты Комплект: Лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный с решеткой щелевой чугунной ВЧ кл. D
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х310
Гидравлическое сечение Ширина DN150 (150 мм), высота 245 мм.
Вес, кг 81,0
Артикул 042671334
Проходное сечение 320 см²
Пропускная способность 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой класса D400
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном.
Кол-во на паллете 12 шт.

Подробнее

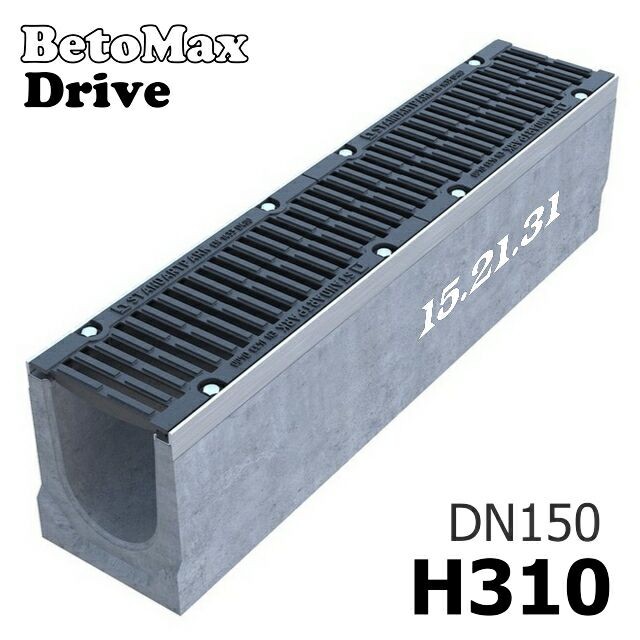

Лоток BetoMax Drive ЛВ-15.21.31-Б с чугунной решеткой

Самый высокий канал в серии DN150 - лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный, в комплекте с чугунной щелевой решеткой, имеющий габаритную высоту h310 (310 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 20,3 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN150 H310 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09). Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Линейка типоразмеров BetoMax Drive DN150

Купить лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки D400. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

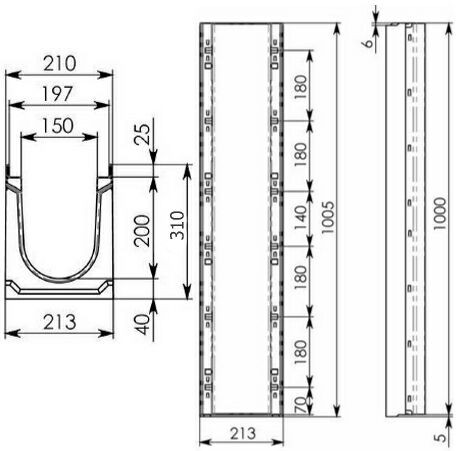

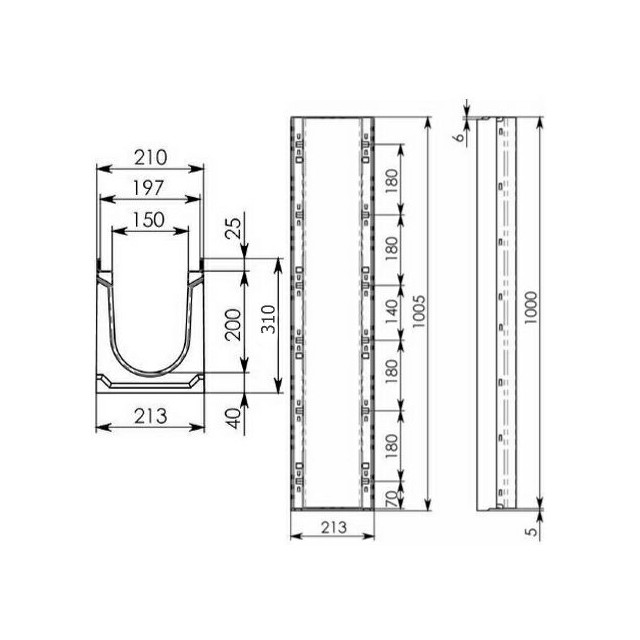

Чертеж лотка BetoMax Drive ЛВ-15.21.31-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.31-Б
