BetoMax Drive ЛВ-15.21.10 - мелкосидящий бетонный лоток с решеткой


BetoMax Drive DN150 H100 с решеткой, кл. D

Лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х100
  • Сечение: DN150
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 48 кг.
  • Артикул: 042171334
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

160 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 992,00 руб

Характеристики

Название в проектыКомплект: Лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный с решеткой щелевой чугунной ВЧ кл. D
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузкиА-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм1000х210х100
Гидравлическое сечениеШирина DN150 (150 мм), высота 65 мм.
Вес, кг48,0
Артикул042171334
Проходное сечение60 см²
Пропускная способность1,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияГаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
ОсобенностиПоставляется с щелевой чугунной решеткой класса D400
ПримечаниеМожет быть выполнен с вертикальным выпуском для трубы Ø110 мм
Кол-во на паллете10 шт.

Подробнее

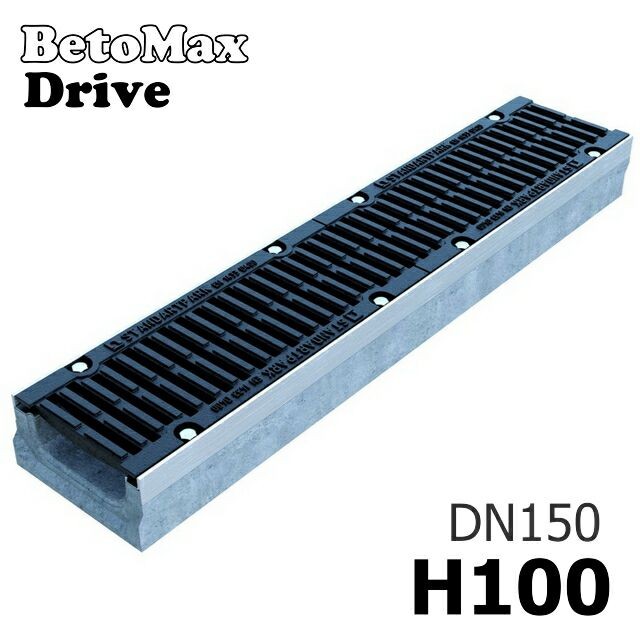

Мелкий лоток BetoMax Drive ЛВ-15.21.10-Б с чугунной решеткой

Мелкосидящий бетонный лоток для ливневой канализации в местах, где есть ограничения по глубине заложения каналов. Применяется для паркинга и многоуровневых парковок.

Лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный в комплекте с чугунной щелевой решеткой имеет ширину гидравлического сечения DN150 (150 мм) и габаритную высоту h100 (100 мм). Пропускная способность желоба отмечена показателем - 1,3 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на дренажный канал. Модель желоба Drive DN150 H100 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Лотки Серии DRIVE отпускаются только в комплекте с чугунными решетками!

Купить лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки D400. Цена указана рекомендованная розничная за комплект поставки.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

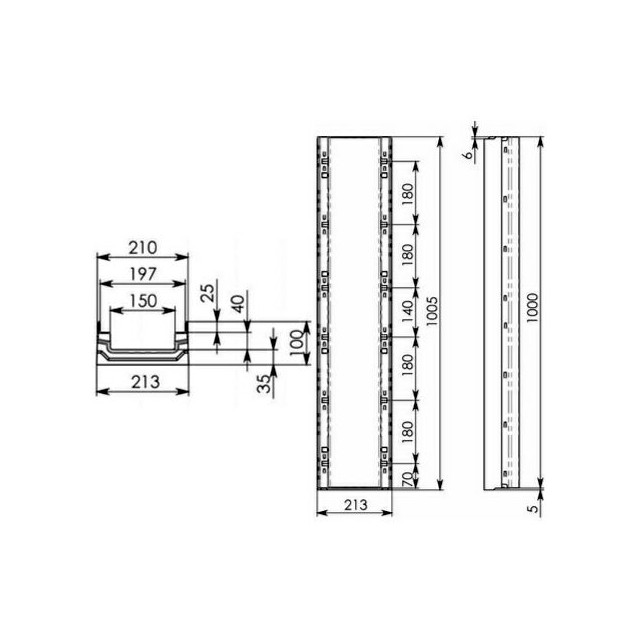

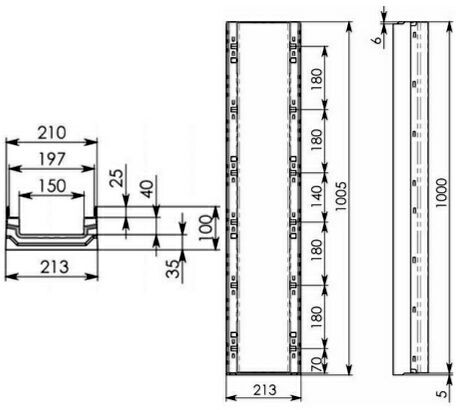

Чертеж лотка BetoMax Drive ЛВ-15.21.10-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.10-Б
