Решетчатые настилы ячеистой структуры

Решетчатый настил в сфере промышленного и гражданского строительства - это опорные конструкции с ячеистой структурой, предназначенные для использования в местах интенсивного движения пешеходов или автотранспорта, на открытых участках возможного скопления влаги и осадков. В условиях массового потребления, ши...

Решетчатые настилы ячеистой структуры

Решетчатый настил в сфере промышленного и гражданского строительства - это опорные конструкции с ячеистой структурой, предназначенные для использования в местах интенсивного движения пешеходов или автотранспорта, на открытых участках возможного скопления влаги и осадков. В условиях массового потребления, широкое распространение получил металлический оцинкованный решетчатый настил различных архитектурных форм. Однако технологии будущего, с применением адаптивных материалов на основе химически стойких композитных стеклопластиков, решительно осваивают наши пространства уже сегодня.

Мы подготовили эту рубрику для того, чтобы неопытный человек мог свободно отличать разные виды настилов, знать с какими неожиданностями ему придется столкнуться еще на стадии принятия решения.

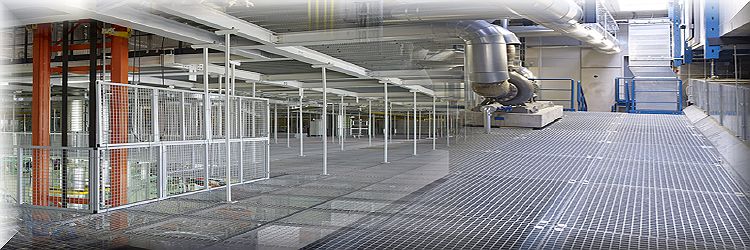

Решетчатый настил

Если внимательно оглядеться по сторонам, то мы увидим целевое применение решетчатых настилов:

  • в повседневной жизни - пандусы на входе в торговые центры, металлические мосты через железнодорожный путепровод, разные виды ступеней и лестниц на благоустройстве наших дворов и улиц, да и просто вентиляционные решетки в коммерческих зданиях;
  • в промышленности и энергетике - полы, рампы, специально оборудованные площадки и мостики башенных кранов;
  • в складских и логистических центрах - это, конечно же, стационарные стеллажи и полки, переходы между ярусами и платформами погрузочных работ;
  • в системах водоотведения, когда приходиться выбирать настил для линии каналов нестандартных размеров исходя из предполагаемых нагрузок и эстетической составляющей.

Производство решетчатых настилов

Многофункциональные металлические решетчатые настилы отличаются способом производства и делятся на три основных группы по назначению. Во всех случаях, методы производства должны сопровождаться установленными международными нормами по DIN, европейскими - EN ISO и российскими - ГОСТ.

Прессованный настил

Прессованный решетчатый настил изготавливается методом холодной запрессовки связующих полос в несущие, образуя ячейки. Это значит, что такой способ обработки придает материалу гладкие ровные поверхности при относительно не затратной технологии, что позволяет получить на выходе недорогую и доступную для повседневного использования решетку. Пресснастил может быть изготовлен из стали покрытой горячим цинком, из нержавеющей стали или алюминия.

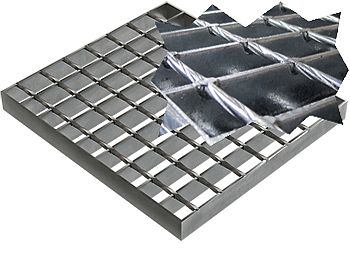

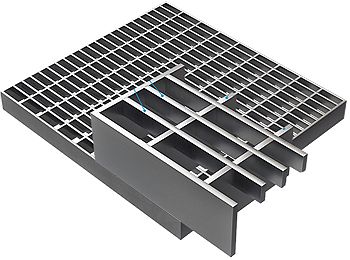

Решетчатый настил, прессованныйРешетчатый настил, сварной

Сварной настил

Сварной решетчатый настил производится способом кузнечно-прессовой сварки связующих прутков в несущее полосы, изготовленные, в свою очередь, опять же методом холодного прессования. Таким образом достигается устойчивость решетки к деформациям и, как следствие, увеличиваются показатели прочности изделия. Кроме того, такие настилы могут сочетать индивидуальный и характерный стиль за счет объемных форм. Сварные решетки могут быть выполнены из оцинкованной стали, нержавейки и алюминия.

Чтобы придать настилу дополнительную жесткость и законченный вид, по краю решетки присоединяется обрамление или окантовка по периметру.

Связующие полосы, прутки называются покровными, фиксируют направление несущих и не испытывают никакой нагрузки. Несущая полоса определяет длину всей конструкции!

Лестничные ступени

По отношению ко всему, ступени для лестниц из решетчатого настила всегда выделены в отдельную категорию. Имея, казалось бы, узкое применение и повышенные требования в отношении безопасности, они представляют достаточно большой ассортимент маршевых (прямых) и винтовых ячеистых решеток из оцинкованной или нержавеющей стали. Металлические ступени производятся по технологии прессованного и сварного настила, с той разницей, что в конструкцию ступенек добавляется перфорированная, противоскользящая окантовка, придающая жесткость верхней части поверхности и боковое обрамление с отверстиями для крепления к опорам лестницы.

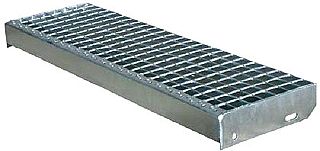

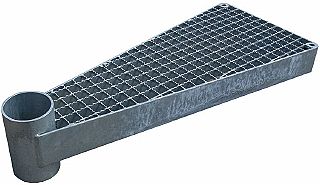

Решетчатый настил, ступениРешетчатый настил из винтовых ступеней

Композитный настил

Стеклопластиковый (композитный) решетчатый настил производится путем смешивания пластиковых смол с армирующим стекловолокном и заливки готовых смесей в матричную форму. В результате, на выходе получается высокопрочный материал в 2 раза легче стальных аналогов, способный выдерживать нагрузки по всем направлениям. Кроме того, изделия из стеклопластика не проводят электрический ток и не подвержены коррозии. Предполагаемый срок эксплуатации - 40-50 лет.

Композитный настил - это большая тема в области инновационных технологий, основанная на реальных достижениях. Без лишнего пафоса можно утверждать, что в недалеком будущем мы будем повсеместно ходить и ездить по стеклопластиковым поверхностям, удивляясь тому, как мы вообще обходились без них.

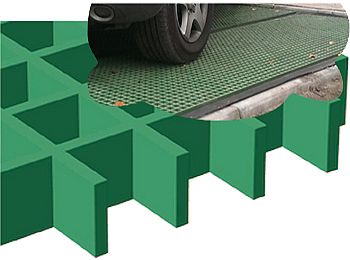

Решетчатый настил, композитный

Чем же интересен решетчатый настил?

Дело в том, что в переплетении несущих и покровных полос образуется ячеистая структура решетки, что обеспечивает максимальную жесткость плоскостям при небольшой массе всего изделия. Этот факт объясняет экономическую эффективность решетчатых настилов для строительства крупных площадок, где присутствуют достаточно большие пролеты между опорными балками под установку стальных решеток. Устойчивость материала к нагрузкам - главный и решающий фактор при выборе материала для систем водоотведения или проектирования складских комплексов.

И еще несколько аргументов в пользу металлоконструкций решетчатого типа:

  • Минимальное светоотражение и воздухопроницаемость. Расположение плоскостей к поверхности настила создает больше зримого пространства, поэтому можно видеть, что происходит, например, на нижних ярусах, на площадке лестничного пролета. Свойство решеток пропускать воздух под влиянием перепада температур востребовано в крытых помещениях, особенно в производственных и складских помещениях.
  • Характеристики противоскольжения. Чередующиеся ячейки обеспечивают безопасность прессованного или сварного настила в скользких местах. Дополнительное нанесение зубьев противоскольжения обезопасит загрязнённые различными маслами и жирами поверхности.
  • Высокий уровень водопоглощения. Строение ячеек и расположение полос исключают нежелательную концентрацию влаги и атмосферных осадков на поверхности изделия. Такое свойство прессованных и сварных решеток активно используется при организации грязезащиты помещения и обустройстве боксов станций технического обслуживания (СТО).
  • Несложный и интуитивный монтаж. Для удобства сборки конструкций представлен широкий выбор креплений, изготовленных, как правило, из нержавеющей стали. И независимо от технологии производства решетчатого настила, с помощью специальных шестигранных болтовых крепежей можно соединять отдельные элементы в единую секцию - удобное решение для многоярусных стеллажей и ступеней лестниц.

Как купить решетчатый настил?

Рынок решетчатых настилов в России еще достаточно молод, забавно предсказуем, а основные силы производства сосредоточены в Европе, в частности в Польше. Что это значит?

Предположим, Вы решили купить оцинкованный решетчатый настил для того чтобы накрыть приямок (канал, траншею), основываясь на индивидуальных размерах изделия и условиях его применения. Если размеры предполагаемого настила не укладываются в стандартный ряд, то тогда следует запастись серьезным ресурсом времени! Нестандартные задачи, на данном этапе развития этих услуг, увы, решаются очень долго - 1,5-2 месяца.

Как купить решетчатый настилПроблема не в общем объеме, - заказ может быть и небольшим, а в том, что все расчеты сначала отправляются в определенный центр заявок, где исходя из общей загруженности линии производства и готовности сырья, принимаются окончательные сроки и стоимость выполнения Вашего заказа. После всех согласований, на которые может уйти один-два дня, вы принимаете решение, и заказ уходит в работу.

Парадокс заключается в том, что продающие компании очень часто сами не представляют логику формирования цены на оцинкованный решетчатый настил. Их вины здесь никакой нет, здесь есть полная зависимость от зарубежных партнёров и привязки к европейской волюте. Поэтому, цены носят только информационный характер и не являют итоговый результат сделки, что непременно вводит в заблуждение неподготовленного заказчика. Даже крупные российские компании могут предложить оперативную информацию, основываясь только на опыте личных продаж.

Конечно, все обязательно изменится в лучшую сторону. Наши предприятия научатся качественно производить горячее оцинкование малоуглеродистой стали. Оболочка цинка будет составлять положенных 70 микрон с присутствием самого цинка на 99,9%. Но это потом, а сейчас просто нужно набраться терпения в ожидании.

Мы привели пример для несложных и малобюджетных заказов, когда большие сроки кажутся не вполне логичными, тогда как для крупных проектов такая ситуация более чем нормальная.

Совет!
Если у Вас небольшой объект строительства, а задачи нужно решать качественно и быстро, постарайтесь сначала рассмотреть стандартные формы и размеры решетчатого настила. Основной ассортимент из прессованного настила с ячейками 33*11 или 33х33 все же поддерживается на региональных складах, так что в течение 5-7 дней изделие можно получить в любой точке страны.

Подробнее
Настил решетчатый 2 товаров.
Показ 1 - 2 из 2 товаров
  • 2 860,00 руб

    <p><strong>Прессованный решетчатый настил, стальной оцинкованный, ячейка 33х11мм.</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: 300-2200х300-2800х20/30</li> <li>Толщина несущей полосы: 2-5 мм</li> <li>Класс нагрузки: <span class="dn">А15-В125</span> (до 12,5 тонн)</li> <li>Вес настила: 36 кг/м2</li> <li>Артикулы: 303-309</li> <li>Изготовление решетчатого настила по размерам заказчика!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    2 860,00 руб
    2 860,00 руб В наличии
  • 2 595,00 руб

    <p><strong>Решетчатый прессованный настил, стальной оцинкованный, ячейка 33х33мм.</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: 300-2200х300-2800х20-50</li> <li>Толщина несущей полосы: 2-5 мм</li> <li>Класс нагрузки: <span class="dn">А15-В125</span> (до 12,5 тонн)</li> <li>Вес настила: 32 кг/м2</li> <li>Артикулы: 2304-2324</li> <li>Изготовление прессованного настила по размерам заказчика!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    2 595,00 руб
    2 595,00 руб В наличии
Показ 1 - 2 из 2 товаров
